[高压铁心串联电抗器 CKSC系列]
无功补偿，提高功率因数，降低系统谐波 随着电力电子技术的广泛应用与发展，供电系统中增加了大量的非线性负载，如：变频器、UPS、计算机、电弧炉、大型轧钢机、电力机车等，它们均以开关方式工作的，会引起电网电压、电流波形发生畸变，从而引起电网的谐波“污染”。
在并联电容器的回路中串联调谐电抗器是非常有效和可行的方法。串联调谐电抗器能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
在并联电容器的回路中串联调谐电抗器是非常有效和可行的方法。串联调谐电抗器能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

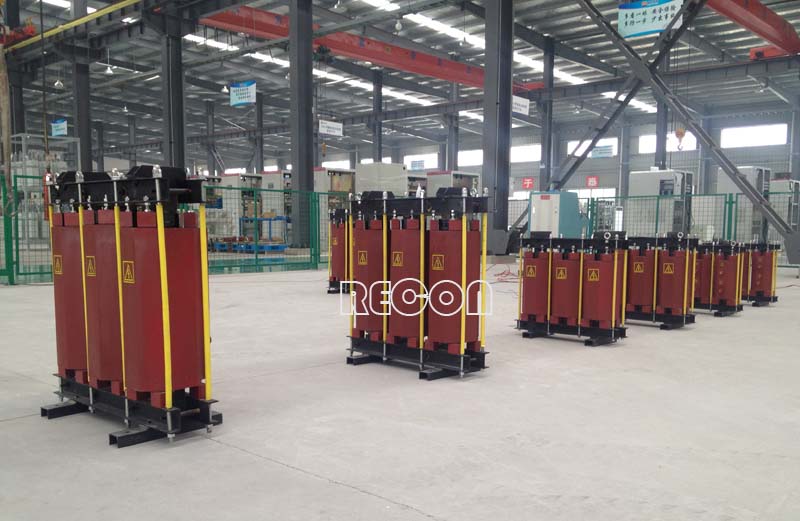

高压铁心电抗器
●产品特点(Product Features)
◆ 采用高品质铁心、降低铁损及铁心发热量
◆ 电磁线采用优良的Class F级聚脂薄膜材料
◆ 线圈采用真空浇注工艺，防潮、防尘、防腐蚀
◆ 铁心采用科学的结构形式，保证产品具有良好的线性度及稳定性
◆ 产品采用静电喷塑进行表面处理，长期恶劣环境下工作也不会氧化
●串联电抗器作用(Input reactor action)
◆ 降低电容器投切时的合闸涌流
◆ 提高供电系统中的功率因素
◆ 降低供电系统中的谐波含量
◆ 有效降低操作电压幅度过高
●产品参数(Product Parameters)
|
工作电压 working voltage (V) |
工作容量 Working current (kVar) |
绝缘水平 Insulation level |
绝缘电阻 insulation resistance |
绝缘等级 Insulation grade |
温升 temperature rise |
噪音 noise (dB) |
执行标准 standard |
|---|---|---|---|---|---|---|---|
| AC 6kV 10kV 35kV | 6kVar至960kVar | AC35LI75kV/50Hz/5mA，60S | DC1000V，≥100MΩ | F级 | ≤70K | ≤60dB | GB1094.6-2011 |
