[高压空心限流电抗器 XKGKL系列]
限制短路电流，保护主变或发电机组 当线路或负载发生短路时，限流电抗器利用其电抗特性限制线路的短路电流在某一确定的范围内，以利用开关设备顺利有效的切除故障。
限流电抗器采用电抗值线性度较好的空心结构，当电力系统发生短路故障时，其安匝数成几倍、几十倍地增长，但要求其阻值或限制短路电流的能力不能变小，而空心电抗器的电抗值不会随电流的变化而发生变化。
限流电抗器采用电抗值线性度较好的空心结构，当电力系统发生短路故障时，其安匝数成几倍、几十倍地增长，但要求其阻值或限制短路电流的能力不能变小，而空心电抗器的电抗值不会随电流的变化而发生变化。
高压空心电抗器
●主变限流装置(Current Limiting Device)
●产品特点(Product Features)
◆ 整体玻璃钢绕制结构
◆ 采用高等级的耐温绝缘材料
◆ 成熟的工艺手段保障产品的优良品质
◆ 全自动数控生产设备为优质产品提供保障
◆ 产品全程采用计算机辅助设计系统
●限流电抗器作用(Input reactor action)
◆ 增大主变或发电机组内阻
◆ 限制短路电流，保证保护装置正常工作
◆ 防止负载故障而烧毁主变或发电机组
◆ 防止因自身故障而影响上级供电
●产品参数(Product Parameters)
|
工作电压 working voltage (V) |
工作电流 Working current (A) |
绝缘水平 Insulation level |
绝缘电阻 insulation resistance |
绝缘等级 Insulation grade |
温升 temperature rise |
噪音 noise (dB) |
执行标准 standard |
|---|---|---|---|---|---|---|---|
| AC 6kV 10kV 35kV | 100A至4000A | AC42LI75kV/50Hz/5mA，60S | DC1000V，≥100MΩ | F级 | ≤70K | ≤60dB | GB1094.6-2011 |
●工作原理(Working Principle Diagram)

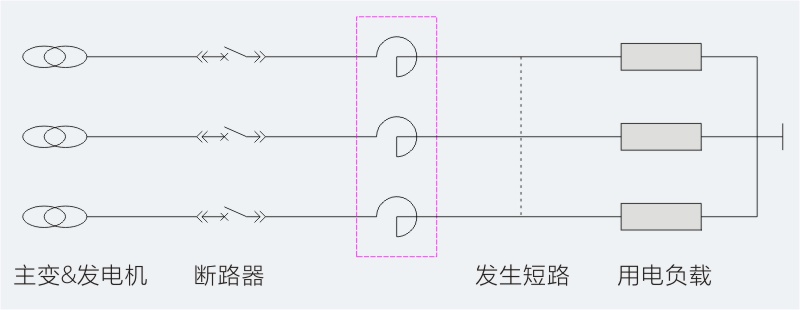

●接线示意图(Schematic Diagram Of Wiring)
●6kV选型表(Selection Table)
|
电抗器型号 Reactor Type |
系统电压 VOLTAGE (kV) |
额定电流 Rated current (A) |
电抗率 Voltage drop (%) |
无功容量 Reactive Capacity (kVar) |
电感量 Inductance (mH) |
外型尺寸 Dimension D*H(mm) |
安装尺寸 Installation size (mm) |
|---|---|---|---|---|---|---|---|
| XKGKL-6-200-4% | 6 | 200 | 4% | 27.71 | 2.205 | ф600*500 | ф500 |
| XKGKL-6-200-5% | 6 | 200 | 5% | 34.64 | 2.757 | ф700*540 | ф500 |
| XKGKL-6-200-6% | 6 | 200 | 6% | 41.57 | 3.308 | ф700*570 | ф600 |
| XKGKL-6-200-8% | 6 | 200 | 8% | 55.43 | 4.411 | ф800*610 | ф600 |
| XKGKL-6-200-10% | 6 | 200 | 10% | 69.28 | 5.513 | ф800*670 | ф600 |
| XKGKL-6-200-12% | 6 | 200 | 12% | 83.14 | 6.616 | ф800*680 | ф600 |
