产品介绍

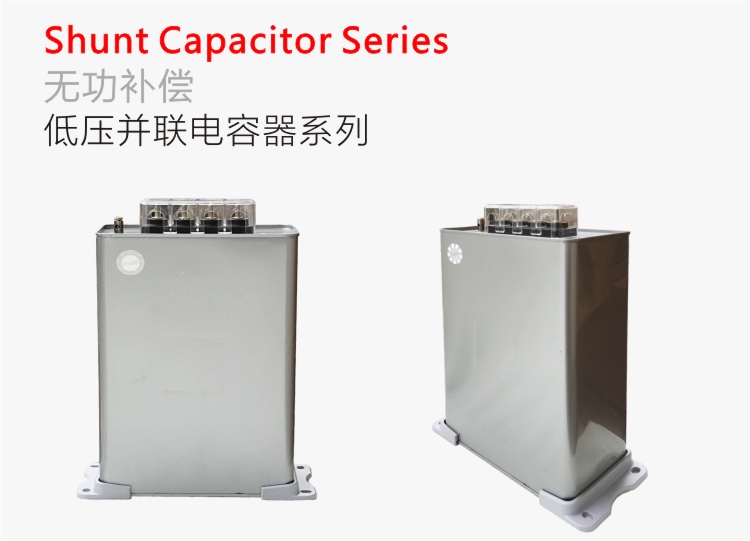

[并联电容器,滤波电容器]
功率因数无功补偿，谐波治理 因所有电感性负载均需大量的无功功率，而无功功率如不是由电容器提供，则需由传输电网上供给。因此设计系统的传输能力时就要考虑有效功率及无功功率，也就是需较大容量的传输电缆及变压器。又因无功功率的传输将造成传输线路及变压器损失增加，而降低经济效益，所以需要加装电容器进行就近无功补偿。
无功补偿
●产品特点(Product Features)
◆ 采用优质的聚丙薄膜作为绝缘
◆ 产品具有非常低的损耗
◆ 可靠的工艺手段保障产品的优良品质
◆ 使用寿命长，有自恢复功能
◆ 容易安装 - 重量轻、高稳定
●并联电容器作用(Input reactor action)
◆ 降低电网系统中的谐波含量
◆ 加装电容器后可以降低电费
◆ 加装电容器后可以能节省设备费用
◆ 加装电容器后提高生产量，保持质量
◆ 加装电容器后可加大配电系统的容量
●产品参数(Product Parameters)
|
工作电压 working voltage (V) |
电容容量 Capacitance capacity (kVar) |
工作频率 Frequency |
容量偏差 Capacity Deviation |
有功损耗 Active power loss |
极间电压强度 Voltage intensity |
允许过电流 Over (A) |
执行标准 standard |
|---|---|---|---|---|---|---|---|
| AC230V~1140V | 1~60kVar | 50Hz/60Hz | -3%~+5% | ≤1.2W/kVar | 2.15Un 5秒 | 1.3In | GB/T12747 IEC 60831 |
●400V 三相共补选型表(Selection Table)
|
电容器型号 Capacitor Type |
额定电压 Rated Voltage (kV) |
额定容量 Rated Capacity (kVar) |
额定电容 Rated Capacitance (uF) |
额定频率 Rated Frequency (Hz) |
额定电流 Rated current (A) |
外壳高度 Height (mm) |
|---|---|---|---|---|---|---|
| RKBSMJ-0.4/3-3 | 0.4 | 3 | 59.7 | 50 | 4.3 | 150 |

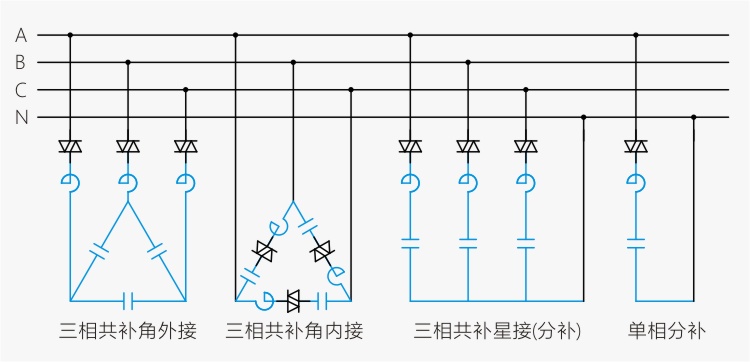

●产品接线图(Product Wiring Diagram)
