产品介绍
[集成式智能电容器RCCX RCCF系列]
安装简单,组网方便,体积小对空间要求低智能电容器

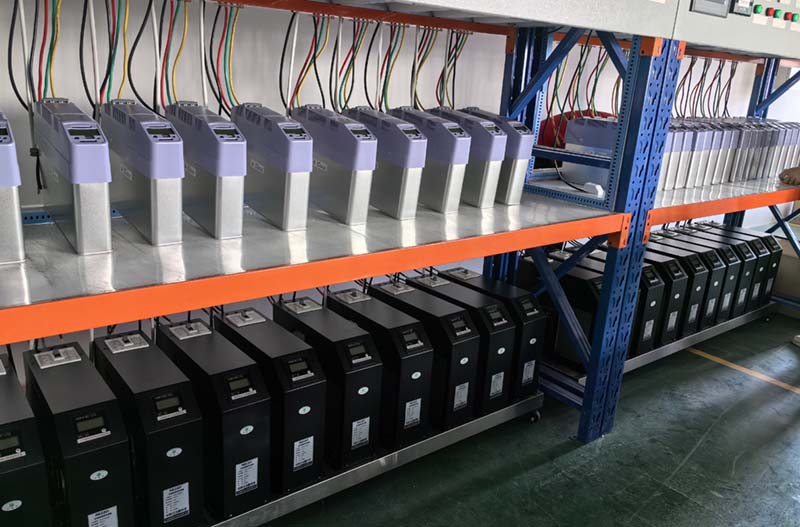

●满负荷全负载智能电容器老化测试平台(Test Platform)
●产品特点(Product Features)
◆ 全智能控制，高效可靠持久稳定
◆ 表面磨砂镀锌外壳，耐腐蚀
◆ 芯片级多重防范，防过热、防过压、防过流
◆ 全LED液晶显示，操作一目了然
◆ 多孔散热设计，保证产品低温运行
●产品优势(Product Advantages)
◆ 安装接线方便，对现场人员要求低
◆ 智能节能高效，不用长距离接线增加线损
◆ 拓展组网方便快捷，即插即用
◆ 产品小巧便捷可靠，不占安装空间
●产品外型展示(Product Exterior Display)
|
产品正面 |
产品侧面 |
产品顶部 |
产品背面 |
|---|---|---|---|
 |
 |
 |
 |
●产品参数(Product Parameters)
|
系统电压 System voltage (V) |
电容电压 Capacitive voltage (V) |
额定容量 Rated Capacity (kVar) |
绝缘电阻 insulation resistance |
绝缘等级 Insulation grade |
绝缘水平 INSULATION LEVEL |
噪声 Noise level |
执行标准 standard |
|---|---|---|---|---|---|---|---|
| AC380V | 250V、450V | 5kVar~30kVar | DC1000V，≥100MΩ | H级 | AC3kV/50Hz/5mA，60S | ≤65dB | DL/T842-2015 |
●安装方式(Installation)
◆ 智能电容器应平装在柜体内，与地面垂直，显示屏朝正面放置
◆ 智能电容器之间水平安装间距应不小于30mm，留出散热空间
◆ 垂直安装间距不小于200mm，有利于散热及接线操作
◆ 如在GCK、GCS、MNS等低压柜中，可针对其自身柜体空间尺寸，灵活选配布置
●安装要求(Installation)
◆ 当智能电容器单台就地补偿使用时，可以不加柜体防护，只需在智能电容器周围设置防护隔离栏即可，但应注意不要把产品裸露放置在灰尘多的场合。
◆ 当智能电容器多台并接使用时，需加防护外壳。户外应为带通风散热并且有良好防雨能力的不锈钢箱体。户内可采用GGD等形式的柜体，柜体上面防护顶及下地应有隐蔽防尘的通风孔百叶窗，前后门板在智能电容器安装处也应有透气通风的百叶窗口，如果为灰尘较多的场合，柜体还应注意防尘及内装风扇散热。
◆ 柜体的尺寸及数量应在确定智能电容器数量及安装方式后才能确认。
●RCCX共补集成式智能电容器选型表(Selection Table)
参数表 点击展开
|
智能电容型号 Capacitor modeL |
补偿类型 type of compensation |
补偿容量 Compensation capacity |
电容电压 System voltage |
外型尺寸 Dimension L*D*H(mm) |
安装尺寸 Installation size A*B(mm) |
|---|---|---|---|---|---|
| RCCX/450-5+5 | 共补 | 5+5 | 450V | 78*380*220 | 50*360 |
| RCCX/450-5+10 | 共补 | 5+10 | 450V | 78*380*220 | 50*360 |
| RCCX/450-10+10 | 共补 | 10+10 | 450V | 78*380*220 | 50*360 |
| RCCX/450-15+10 | 共补 | 15+10 | 450V | 78*380*270 | 50*360 |
| RCCX/450-15+15 | 共补 | 15+15 | 450V | 78*380*270 | 50*360 |
| RCCX/450-10+20 | 共补 | 10+20 | 450V | 78*380*310 | 50*360 |
| RCCX/450-15+20 | 共补 | 15+20 | 450V | 78*380*310 | 50*360 |
| RCCX/450-10+25 | 共补 | 10+25 | 450V | 78*380*310 | 50*360 |
| RCCX/450-20+20 | 共补 | 20+20 | 450V | 78*380*310 | 50*360 |
| RCCX/450-25+25 | 共补 | 25+25 | 450V | 78*380*330 | 50*360 |
| RCCX/450-20+30 | 共补 | 20+30 | 450V | 78*380*330 | 50*360 |
| RCCX/450-30+30 | 共补 | 30+30 | 450V | 78*380*330 | 50*360 |
●RCCF分补集成式智能电容器选型表(Selection Table)
参数表 点击展开
|
智能电容型号 Capacitor modeL |
补偿类型 type of compensation |
补偿容量 Compensation capacity |
电容电压 System voltage |
外型尺寸 Dimension L*D*H(mm) |
安装尺寸 Installation size A*B(mm) |
|---|---|---|---|---|---|
| RCCF/250-5 | 分补 | 5kVar | 250V | 78*380*220 | 50*360 |
| RCCF/250-10 | 分补 | 10kVar | 250V | 78*380*220 | 50*360 |
| RCCF/250-20 | 分补 | 20kVar | 250V | 78*380*270 | 50*360 |
| RCCF/250-25 | 分补 | 25kVar | 250V | 78*380*270 | 50*360 |
| RCCF/250-30 | 分补 | 30kVar | 250V | 78*380*310 | 50*360 |
