产品介绍
[集成式抗谐型智能电容RCXS(F)系列]
多重安全保护,运行可靠持久,集成度高集成智能电容器

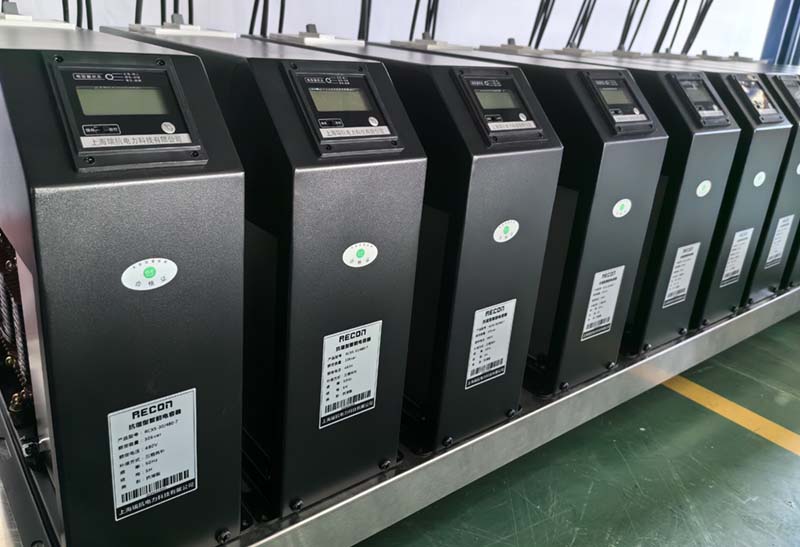

●满负荷全负载智能电容器老化测试平台(Test Platform)
●产品特点(Product Features)
◆ 全智能控制，高效可靠持久稳定
◆ 表面磨砂镀锌外壳，耐腐蚀
◆ 芯片级多重防范，防过热、防过压、防过流
◆ 全LED液晶显示，操作一目了然
◆ 多孔散热设计，保证产品低温运行
●保护功能(Protection Features)
◆ 过温保护
◆ 过压、欠压保护
◆ 缺相保护
●产品优势(Product Advantages)
◆ 安装接线方便，对现场人员要求低
◆ 智能节能高效，不用长距离接线增加线损
◆ 拓展组网方便快捷，即插即用
◆ 产品小巧便捷可靠，不占安装空间
●产品外型展示(Product Exterior Display)
|
产品正面 |
产品侧面 |
产品顶部 |
产品背面 |
|---|---|---|---|
 |
 |
 |
 |
●产品参数(Product Parameters)
|
系统电压 System voltage (V) |
电容电压 Capacitive voltage (V) |
额定容量 Rated Capacity (kVar) |
绝缘电阻 insulation resistance |
绝缘等级 Insulation grade |
绝缘水平 INSULATION LEVEL |
噪声 Noise level |
执行标准 standard |
|---|---|---|---|---|---|---|---|
| AC380V | 280V、300V、480V、525V | 5kVar~50kVar | DC1000V，≥100MΩ | H级 | AC3kV/50Hz/5mA，60S | ≤65dB | DL/T842-2015 |
●安装方式(Installation)
◆ 智能电容器应平装在柜体内，与地面垂直，显示屏朝正面放置
◆ 智能电容器之间水平安装间距应不小于30mm，留出散热空间
◆ 垂直安装间距不小于200mm，有利于散热及接线操作
◆ 如在GCK、GCS、MNS等低压柜中，可针对其自身柜体空间尺寸，灵活选配布置
●安装要求(Installation)
◆ 当智能电容器单台就地补偿使用时，可以不加柜体防护，只需在智能电容器周围设置防护隔离栏即可，但应注意不要把产品裸露放置在灰尘多的场合。
◆ 当智能电容器多台并接使用时，需加防护外壳。户外应为带通风散热并且有良好防雨能力的不锈钢箱体。户内可采用GGD等形式的柜体，柜体上面防护顶及下地应有隐蔽防尘的通风孔百叶窗，前后门板在智能电容器安装处也应有透气通风的百叶窗口，如果为灰尘较多的场合，柜体还应注意防尘及内装风扇散热。
◆ 柜体的尺寸及数量应在确定智能电容器数量及安装方式后才能确认。
●电气接线(Installation)
◆ UA、UB、UC（三相补偿）或UA、UB、UC、UN（分相补偿）：分别接电源母线，一般采用16mm2的多芯铜导线。
◆ 信号线：采用RS485通信节点，产品上有两组信号线节点，内部并联，采用两组是为了并联连接方便。
◆ 外接指示灯端子（产品后部绿色端子3、4、5）：三相式接3#端子，公共端接配电B相电压；分相式分别接3#、4#、5#端子，公共端接零线。
●RCXS共补集成式智能电容器选型表(Selection Table)
参数表 点击展开
|
智能电容型号 Capacitor modeL |
补偿类型 type of compensation |
补偿容量 Compensation capacity |
电容电压 System voltage |
外型尺寸 Dimension L*D*H(mm) |
安装尺寸 Installation size A*B(mm) |
|---|---|---|---|---|---|
| RCXS-5/480-7 | 共补 | 5kVar | 480V | 165*455*400 | 145*(160+160) |
| RCXS-10/480-7 | 共补 | 10kVar | 480V | 165*455*400 | 145*(160+160) |
| RCXS-15/480-7 | 共补 | 15kVar | 480V | 165*455*400 | 145*(160+160) |
| RCXS-20/480-7 | 共补 | 20kVar | 480V | 165*455*400 | 145*(160+160) |
| RCXS-25/480-7 | 共补 | 25kVar | 480V | 165*455*400 | 145*(160+160) |
| RCXS-30/480-7 | 共补 | 30kVar | 480V | 165*455*400 | 145*(160+160) |
| RCXS-40/480-7 | 共补 | 40kVar | 480V | 165*455*440 | 145*(160+160) |
| RCXS-50/480-7 | 共补 | 50kVar | 480V | 165*455*440 | 145*(160+160) |
| RCXS-5/525-14 | 共补 | 5kVar | 525V | 165*455*400 | 145*(160+160) |
| RCXS-10/525-14 | 共补 | 10kVar | 525V | 165*455*400 | 145*(160+160) |
| RCXS-15/525-14 | 共补 | 15kVar | 525V | 165*455*400 | 145*(160+160) |
| RCXS-20/525-14 | 共补 | 20kVar | 525V | 165*455*400 | 145*(160+160) |
| RCXS-25/525-14 | 共补 | 25kVar | 525V | 165*455*400 | 145*(160+160) |
| RCXS-30/525-14 | 共补 | 30kVar | 525V | 165*455*400 | 145*(160+160) |
| RCXS-40/525-14 | 共补 | 40kVar | 525V | 165*455*440 | 145*(160+160) |
| RCXS-50/525-14 | 共补 | 50kVar | 525V | 165*455*480 | 145*(160+160) |
●RCXF分补集成式智能电容器选型表(Selection Table)
参数表 点击展开
|
智能电容型号 Capacitor modeL |
补偿类型 type of compensation |
补偿容量 Compensation capacity |
电容电压 System voltage |
外型尺寸 Dimension L*D*H(mm) |
安装尺寸 Installation size A*B(mm) |
|---|---|---|---|---|---|
| RCXF-5/280-7 | 分补 | 5kVar | 280V | 165*455*400 | 145*(160+160) |
| RCXF-10/280-7 | 分补 | 10kVar | 280V | 165*455*400 | 145*(160+160) |
| RCXF-15/280-7 | 分补 | 15kVar | 280V | 165*455*400 | 145*(160+160) |
| RCXF-20/280-7 | 分补 | 20kVar | 280V | 165*455*400 | 145*(160+160) |
| RCXF-25/280-7 | 分补 | 25kVar | 280V | 165*455*400 | 145*(160+160) |
| RCXF-30/280-7 | 分补 | 30kVar | 280V | 165*455*400 | 145*(160+160) |
| RCXF-5/300-14 | 分补 | 5kVar | 300V | 165*455*400 | 145*(160+160) |
| RCXF-10/300-14 | 分补 | 10kVar | 300V | 165*455*400 | 145*(160+160) |
| RCXF-15/300-14 | 分补 | 15kVar | 300V | 165*455*400 | 145*(160+160) |
| RCXF-20/300-14 | 分补 | 20kVar | 300V | 165*455*400 | 145*(160+160) |
| RCXF-25/300-14 | 分补 | 25kVar | 300V | 165*455*400 | 145*(160+160) |
| RCXF-30/300-14 | 分补 | 30kVar | 300V | 165*455*400 | 145*(160+160) |
