[变频器三相输出电抗器 RCOCL系列]

降低电机噪音，降低涡流损耗，减少高频漏电流
  三相输出电抗器是滤波设备，用于变频器或逆变器的输出端，将变频器或逆变器的输出高频方波进行平滑滤波，降低瞬变电压dv/dt，使其输出的高频方波更接近于正弦波，可以起到降低电机运行噪音，使电机的运行更加平稳而无抖动，减低涡流损耗，降低电机的发热量，延长电机的使用寿命。另可以降低输出高次谐波造成的漏电流，保护变频器内部的功率开关器件。

变频器用电抗器

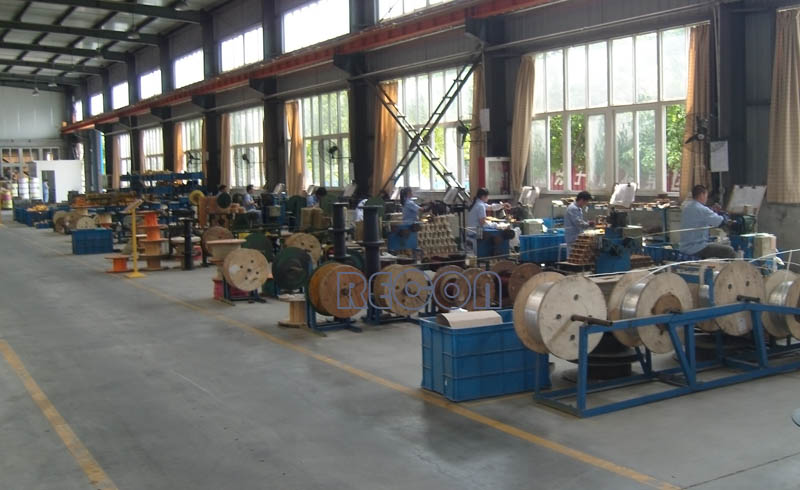

●电抗器绕线车间(Winding Workshop)

●产品特点(Product Features)

◆ 大电流采用箔式绕组结构
◆ 采用优质的H级绝缘材料
◆ 完善的工艺手段保障产品的优良品质
◆ 全自动数控生产设备为优质产品提供保障
◆ 产品整体真空浸漆工艺

●输出电抗器作用(Output reactor action)

◆ 降低电机的运行噪音，降低涡流损耗
◆ 降低输入高次谐波靠成的漏电流
◆ 用于平滑滤波，降低瞬间电压dv/dt，延长电机寿命
◆ 保护变频器内部的功率开关器件

●产品外型展示(Product Exterior Display)

10A以下
 15~60A
 80~120A
 150A以上




●产品参数(Product Parameters)

工作电压
working voltage
(V) 		工作电流
Working current
(A) 		绝缘水平
Insulation level 		绝缘电阻
insulation resistance 		绝缘等级
Insulation grade 		温升
temperature rise 		噪音
noise
dB(mm) 		执行标准
standard
AC380V 690V 1140V 5A至2000A AC3kV/50Hz/5mA，60S DC1000V，≥100MΩ H级 ≤95K ≤65dB GB1094.6-2011

●380V 1%输出电抗器选型表(Selection Table)

参数表 点击展开

电抗器型号
Reactor Type 		变频器功率
Power
(kW) 		额定电流
Rated current
(A) 		压降
Voltage drop
(V) 		电感量
Inductance
(mH) 		外型尺寸
Dimension
L*D*H(mm) 		安装尺寸
Installation size
A*B(mm)
RCOCL-2.2-3 0.75 3 1% 0.7 100*120*110 80*60
RCOCL-2.2-5 1.1~1.5 5 1% 0.7 100*120*110 80*60
RCOCL-2.2-10 2.2~3 10 1% 0.7 100*120*110 80*60
RCOCL-2.2-15 3.7~5.5 15 1% 0.467 160*135*140 80*60
RCOCL-2.2-20 7.5 20 1% 0.35 160*135*140 80*60
RCOCL-2.2-30 11 30 1% 0.233 160*135*140 80*60
RCOCL-2.2-40 15 40 1% 0.175 160*135*140 80*60
RCOCL-2.2-50 18~18.5 50 1% 0.14 160*140*140 80*75
RCOCL-2.2-60 22 60 1% 0.117 160*140*140 80*75
RCOCL-2.2-80 30 80 1% 0.088 160*150*140 80*85
RCOCL-2.2-90 37 90 1% 0.078 160*150*140 80*85
RCOCL-2.2-120 45 120 1% 0.058 160*160*140 80*95
RCOCL-2.2-150 55 150 1% 0.047 225*150*190 120*85
RCOCL-2.2-200 75 200 1% 0.035 225*150*190 120*85
RCOCL-2.2-230 90~93 230 1% 0.035 225*150*190 120*85
RCOCL-2.2-250 110 250 1% 0.028 225*160*190 120*95
RCOCL-2.2-290 132 290 1% 0.024 260*170*250 135*85
RCOCL-2.2-330 160 330 1% 0.021 260*170*250 135*95
RCOCL-2.2-390 180~185 390 1% 0.018 260*180*250 135*95
RCOCL-2.2-450 200 450 1% 0.018 260*180*250 135*95
RCOCL-2.2-490 220 490 1% 0.014 290*200*310 135*95
RCOCL-2.2-530 240~250 530 1% 0.013 290*200*310 135*95
RCOCL-2.2-600 280 600 1% 0.012 290*210*310 135*105
RCOCL-2.2-660 300~315 660 1% 0.011 290*230*310 135*105
RCOCL-2.2-720 350~355 720 1% 0.011 290*230*310 135*125
RCOCL-2.2-800 380~400 800 1% 0.009 290*230*310 135*125
RCOCL-2.2-1000 450 1000 1% 0.007 360*220*420 160*120
RCOCL-2.2-1250 550 1250 1% 0.006 360*230*420 160*120
RCOCL-2.2-1600 630 1600 1% 0.0045 360*260*420 160*160
RCOCL-2.2-2000 800 2000 1% 0.0035 360*310*420 160*210

●380V 2%输出电抗器选型表(Selection Table)

参数表 点击展开

电抗器型号
Reactor Type 		变频器功率
Power
(kW) 		额定电流
Rated current
(A) 		压降
Voltage drop
(V) 		电感量
Inductance
(mH) 		外型尺寸
Dimension
L*D*H(mm) 		安装尺寸
Installation size
A*B(mm)
RCOCL-4.4-3 0.75 3 2% 1.4 160*120*160 80*60
RCOCL-4.4-5 1.1~1.5 5 2% 1.4 160*120*160 80*60
RCOCL-4.4-10 2.2~3 10 2% 1.4 160*120*160 80*60
RCOCL-4.4-15 3.7~5.5 15 2% 0.934 160*135*140 80*60
RCOCL-4.4-20 7.5 20 2% 0.7 160*135*140 80*60
RCOCL-4.4-30 11 30 2% 0.467 160*145*140 80*85
RCOCL-4.4-40 15 40 2% 0.35 160*145*140 80*85
RCOCL-4.4-50 18~18.5 50 2% 0.28 160*145*140 80*85
RCOCL-4.4-60 22 60 2% 0.233 190*150*160 80*85
RCOCL-4.4-80 30 80 2% 0.175 225*150*190 120*85
RCOCL-4.4-90 37 90 2% 0.156 225*160*190 120*95
RCOCL-4.4-120 45 120 2% 0.117 225*170*190 120*105
RCOCL-4.4-150 55 150 2% 0.093 225*180*220 120*115
RCOCL-4.4-200 75 200 2% 0.07 225*200*220 120*125
RCOCL-4.4-230 90~93 230 2% 0.07 225*200*220 120*125
RCOCL-4.4-250 110 250 2% 0.056 225*220*220 120*145
RCOCL-4.4-290 132 290 2% 0.048 260*200*250 135*125
RCOCL-4.4-330 160 330 2% 0.042 260*220*250 135*145
RCOCL-4.4-390 180~185 390 2% 0.036 260*230*250 135*155
RCOCL-4.4-450 200 450 2% 0.036 260*230*250 135*155
RCOCL-4.4-490 220 490 2% 0.029 290*250*310 135*145
RCOCL-4.4-530 240~250 530 2% 0.026 290*250*310 135*145
RCOCL-4.4-600 280 600 2% 0.023 290*280*310 135*175
RCOCL-4.4-660 300~315 660 2% 0.021 290*280*310 135*175
RCOCL-4.4-720 350~355 720 2% 0.021 290*310*310 135*205
RCOCL-4.4-800 380~400 800 2% 0.018 290*310*310 135*205
RCOCL-4.4-1000 450 1000 2% 0.014 360*270*420 160*190
RCOCL-4.4-1250 550 1250 2% 0.011 420*250*440 160*150
RCOCL-4.4-1600 630 1600 2% 0.009 420*290*440 160*190
RCOCL-4.4-2000 800 2000 2% 0.007 420*310*440 160*210
