[高压铁心起动电抗器 QKSC系列]

降低高压电机起动电流、减小对主变的冲击
  RCQKSC系列高压起动电抗器是用于限制并降低高压电机起动电流。当高压电机从静止状态进行起动时,由于电机内阻很小,线路中的起动电流将会很大,会增加主变的带载能力,如主变的装机容量小于电机的启动容量,那会造成主变过载或电机起动失败。
  当串入起动电抗器后,增加了线路的内阻,起动电流将从原来6~7倍降低到4~5倍,相当于增加了主变的带载能力,降低了线路的大电流要求。当高压电机启动完成后,通过旁路开关将起动电抗器短接,不增加线路的损耗。

高压铁心电抗器

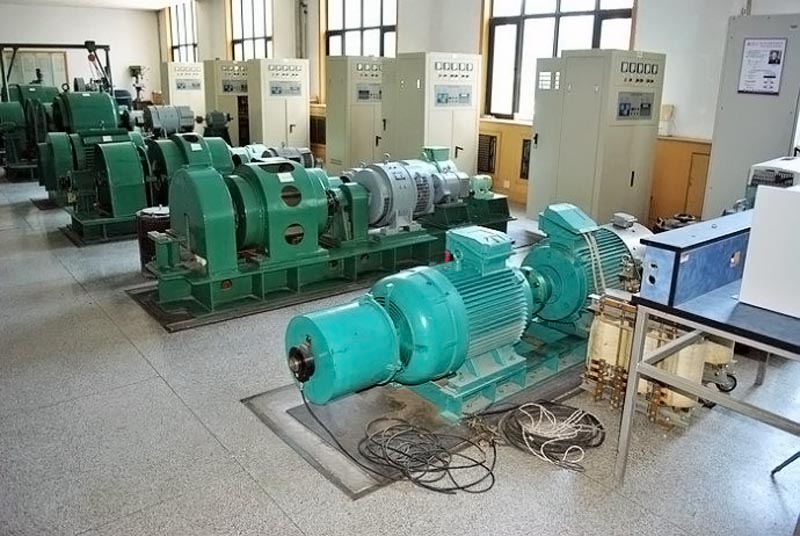

●高压电机起动柜(Motor Starting)

●产品特点(Product Features)

◆ 采用高品质铁心、降低铁损及铁心发热量
◆ 电磁线采用优良的Class F级聚脂薄膜材料
◆ 线圈采用真空浇注工艺,防潮、防尘、防腐蚀
◆ 铁心采用科学的结构形式,保证产品具有良好的线性度及稳定性
◆ 产品采用静电喷塑进行表面处理,长期恶劣环境下工作也不会氧化

●起动电抗器操作说明(Operating Instructions For Reactor)

正常完成启动情况:

1、检查起动电抗器所标功率与高压电机功率是否匹配
2、检查起动电抗器旁路开关是否断开
3、首次起动时,所接端子在电抗器的100%抽头处,此抽头电抗值最大
4、合闸起动电机,观察电机起动情况,正常10~20S时间起动完成

5、电机启动完成后,合上旁路开关,使起动电抗器短接

◆非正常完成启动情况:

1、如在120S时间内电机未能成功起动,需立即断开电源,间隔5h后方能再次起动

2、将抽头调至85%抽头处,重新进行启动电机操作

3、电机起动完成后,合上旁路开关,使电抗器短接,完成起动过程
●产品参数(Product Parameters)

工作电压
working voltage
(V)
电机功率
Working current
(kVa)
绝缘水平
Insulation level
绝缘电阻
insulation resistance
绝缘等级
Insulation grade
温升
temperature rise
噪音
noise
(dB)
执行标准
standard
AC 6kV 10kV 35kV 220kVA至1600kVA AC35LI75kV/50Hz/5mA,60S DC1000V,≥100MΩ F级 ≤70K ≤60dB GB1094.6-2011
