产品介绍

[空心滤波电抗器 LKGKL系列]

谐波治理,消除高频谐波,提高电网质量
  随着电力电子技术的广泛应用与发展,供电系统中增加了大量的非线性负载,如:变频器、UPS、计算机、电弧炉、大型轧钢机、电力机车等,它们均以开关方式工作的,会引起电网电压、电流波形发生畸变,从而引起电网的谐波“污染”。
  串联调谐电抗器能有效地吸收电网谐波,改善系统的电压波形,提高系统的功率因数,并能有效地抑制合闸涌流及操作过电压,有效地保护了电网可靠运行。

高压空心电抗器

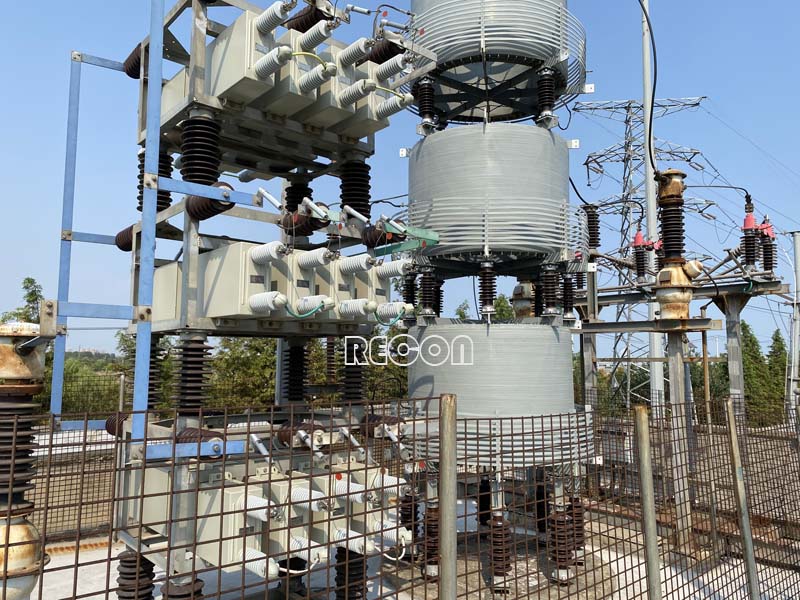

●35kV钢厂滤波系统(Filter System)

●产品特点(Product Features)

◆ 整体玻璃钢绕制结构
◆ 采用高等级的耐温绝缘材料
◆ 成熟的工艺手段保障产品的优良品质
◆ 全自动数控生产设备为优质产品提供保障
◆ 产品全程采用计算机辅助设计系统

●串联电抗器作用(Input reactor action)

◆ 降低电容器投切时的合闸涌流
◆ 提高供电系统中的功率因素
◆ 降低供电系统中的谐波含量
◆ 有效降低操作电压幅度过高
●产品参数(Product Parameters)

工作电压
working voltage
(V)
工作电流
Working current
(A)
绝缘水平
Insulation level
绝缘电阻
insulation resistance
绝缘等级
Insulation grade
温升
temperature rise
噪音
noise
(dB)
执行标准
standard
AC 6kV 10kV 35kV 10A至2000A AC42LI75kV/50Hz/5mA,60S DC1000V,≥100MΩ F级 ≤70K ≤60dB GB1094.6-2011
