上海瑞抗推出CKSC系列大容量铁心串联电抗器（10kV），赋能无功补偿新高度

在电力系统中，无功补偿是提高功率因数、降低线损、改善电网电能质量的关键手段。而串联电抗器作为无功补偿装置中不可或缺的核心组件，其性能优劣直接影响到整个补偿系统的安全性与稳定性。特别是随着新能源并网容量持续增长、变频器及整流器等非线性负载的广泛普及，电网谐波环境日趋复杂，对串联电抗器的线性度、过载能力和长期运行可靠性提出了更高要求。

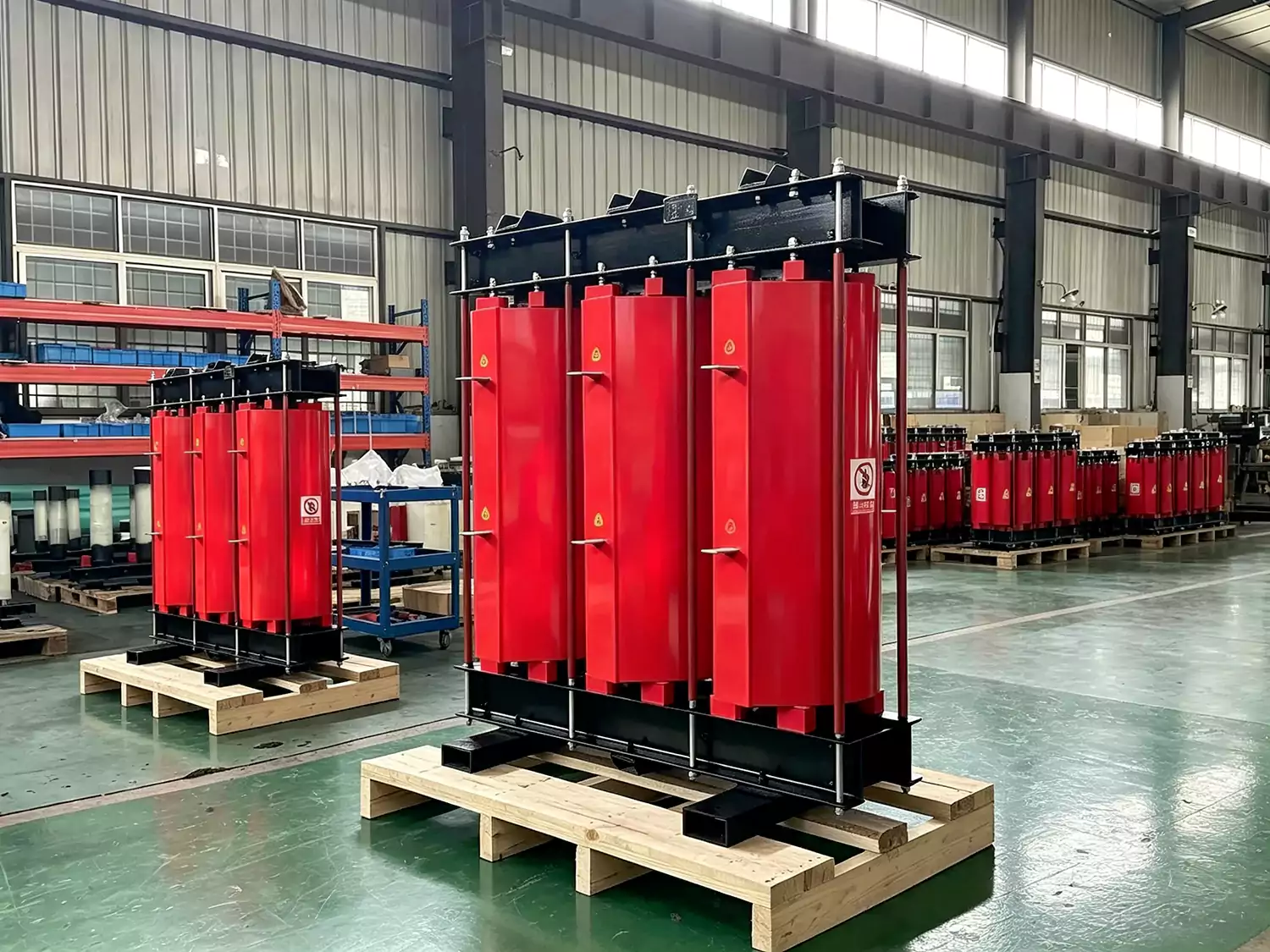

RECON上海瑞抗推出的CKSC系列大容量铁心串联电抗器，专为10kV无功补偿装置配套设计，可广泛应用于变电站集中补偿、配电线路分散补偿及大型工矿企业无功治理等场景。该系列产品从电磁方案设计、材料选型、制造工艺到出厂检验全流程严格把控，在多项核心性能指标上达到行业较高水平。

一、核心性能优势

1. 高线性度电感特性

CKSC系列采用优质冷轧取向硅钢片与精密气隙设计，通过多维磁路仿真优化，确保电感值在1.0～1.8倍额定电流范围内保持高度线性，线性度偏差控制在±3%以内。优异的电感线性度保证了补偿支路在系统电压波动和负载变化条件下仍能精确调谐，有效抑制5次、7次、11次等特征次谐波的放大效应，避免电容器组因谐波过载而损坏。

2. 低损耗、低温升

通过优化铁心磁路结构、科学匹配铜铁比例，CKSC系列产品的单位损耗保持在较低的水平。在额定工况下，铁心温升不超过60K，线圈温升不超过95K，即使在夏季高温环境下或密集柜体安装布置中，产品仍能保持稳定运行，无需额外强迫风冷措施。低损耗特性不仅提升了设备运行安全性，也直接降低了用户的全生命周期用电成本。

3. 高绝缘可靠性

10kV级产品采用H级绝缘体系（耐温等级180℃），主绝缘按工频耐压42kV、雷电冲击耐压75kV标准设防，层间、匝间绝缘均留有充足裕度。线圈采用高压膜包绕线结合真空环氧浇注工艺，有效消除绝缘层间气隙，全面提升局部放电起始电压和长期耐电老化寿命。出线端子采用大爬距环氧树脂浇注套管，适应湿热、污秽等恶劣环境工况。

4. 低噪声设计

通过在铁心接缝处采用交错步进搭接工艺，并配合整体浇注工艺处理，将产品运行噪声控制在55dB(A)以下（距产品1m处测试），远优于国标GB/T 1094.10规定的噪声限值，特别适用于对噪声敏感的城市变电站、商业综合体配电室及居民区附近的开闭所。

5. 强过载与抗谐波能力

CKSC系列在1.35倍额定电流下可持续运行，短时过载能力达1.8倍/2分钟，从容应对电容器投切涌流、系统电压暂升及谐波冲击等暂态过程，确保补偿装置在电网异常工况下仍能保持可靠接入和稳定运行。

二、严苛的材料与工艺管控

上海瑞抗坚持从原材料源头把控产品品质：铁心选用武钢或宝钢生产的低损耗冷轧硅钢片，单位铁损低于1.20W/kg；线圈导体采用高纯度无氧铜杆拉制的高压膜包扁线，导电率≥98%IACS，杜绝铜包铝或铝代铜等减配做法。

制造环节严格执行工业管理体系——铁心叠装后逐台进行铁损测试，确认合格方可转入下道工序；线圈绕制在数控绕线机上完成，匝间张力由PLC系统实时监控并记录，确保线圈几何尺寸和电气参数的批一致性；成品逐台经过电感量及阻抗测量、直流电阻测量、绝缘电阻测试、匝间耐压试验、42kV工频耐压试验以及温升试验，所有测试数据自动归档保存不少于10年，实现全生命周期质量追溯。

三、广泛的应用业绩

目前，瑞抗CKSC系列铁心串联电抗器已累计交付超过5000台，广泛应用于以下场景：国家电网、南方电网所属110kV/35kV/10kV变电站的集中无功补偿及滤波支路，覆盖全国20余省市自治区；光伏升压站、风电场汇集站的无功补偿配套；钢铁冶炼、水泥建材、化工石化等大型工矿企业的变电站新建与节能改造工程；地铁及轻轨牵引变电站的谐波治理与无功补偿。产品在各类复杂电网环境和严苛工况下的长期运行可靠性已得到充分验证，获得用户一致好评。

四、关于上海瑞抗

上海瑞抗电力科技有限公司深耕电力电抗器及电能质量治理领域十余年，具备35kV及以下电压等级、25000kvar及以下容量的各类干式铁心电抗器、空心电抗器及配套电力电容器的研发设计与批量制造能力。公司始终坚持"品质为先、技术为本"的发展理念，瑞抗将一如既往以可靠产品和专业服务，助力电力系统安全运行与能源高效利用。
